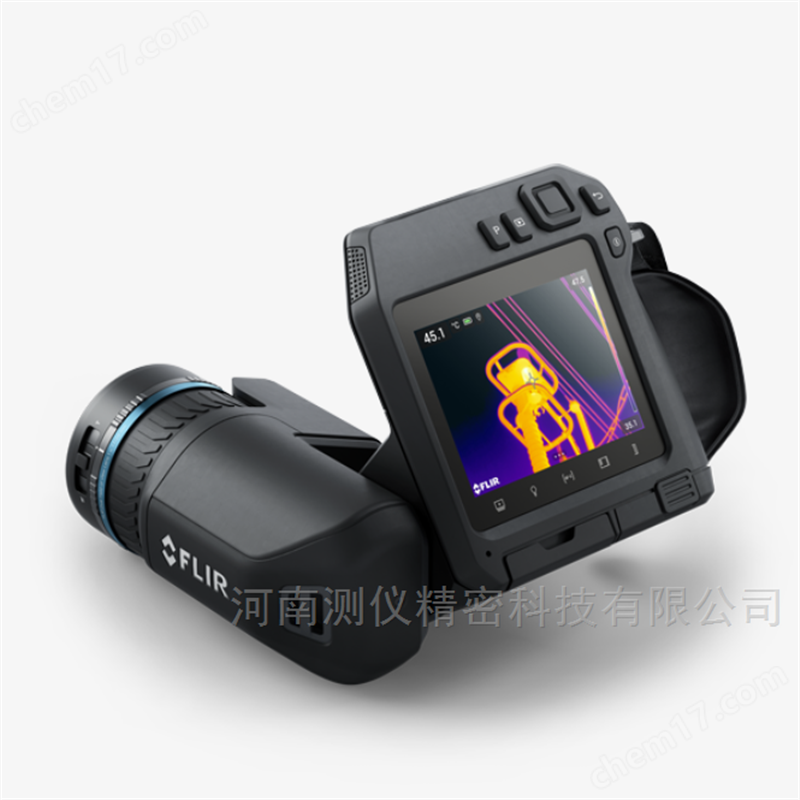

菲力爾FLIR T540 手持式紅外熱像儀

用 464 × 348 分辨率的 FLIR T540 診斷工業、電氣和機械系統的潛在故障，或在研發測試中發現溫度異常。這款便攜式人體工學熱像儀具有單觸式電平/跨度和連續激光輔助自動對焦等優良功能，是狀態監測和研究應用的非接觸式診斷工具。用檢測路線模式（即運行在FLIR Thermal Studio Pro中創建的，預先計劃的路線（需要Route Creator插件））來簡化電氣/機械檢測、故障排除和維修，以便用戶能夠按邏輯順序記錄溫度數據和圖像。利用內置的微距模式，研發用戶可以快速從廣角切換到特寫分析，而無需更換鏡頭。與 Research Studio 軟件結合使用后，T540 可幫助工程師評估意外的熱點并發現潛在的設計缺陷。

分辨率高，操作舒適，性能出色

更快速地作出關鍵決策

激光輔助自動調焦確保您’能獲得清晰焦點，從而測得作出快速且可靠的決策所需的精確溫度讀數。

靈活操作，符合人體工學

FLIR T540采用的聚光裝置可180°旋轉，因此您能整天舒適輕松地以任意角度對目標進行成像。

直觀的用戶界面

電容式觸摸屏帶有直觀、易于導航的菜單；此外，您可通過兩個可編程按鈕進行自定義。

菲力爾FLIR T540 手持式紅外熱像儀技術參數：

紅外分辨率

464 × 348 像素

熱靈敏度/NETD

<40 mK，24° @ 30°C

精度

±2°C 或讀數的 ±2%

視場角（FOV）

24°/14°

數碼相機

500 萬像素，內置 LED 拍照/視頻燈

顯示屏

4"，帶自動旋轉功能的 640 × 480 像素液晶觸摸屏

存儲介質

可拆卸 SD 卡

成像與光學

UltraMax（超級放大）功能

將像素提高至原來的 4 倍，在菜單中激活并在 FLIR Tools 中處理

波長范圍

7.5 - 14 µm

調焦

連續，激光測距儀（LDM），單次 LDM，單次對比，手動

調色板

鐵紅色、灰色、彩虹色、極光色、熔巖色、高對比彩虹色

非輻射紅外視頻流

H.264 或 MPEG-4 通過 WiFi 傳輸；MJPEG 通過 UVC 或 WiFi 傳輸

分辨率

464 × 348 像素 (VGA)

輻射紅外視頻流

UVC

輻射紅外視頻錄制

實時輻射視頻錄制（.csq）

光圈數

1.3/1.3

紅外分辨率

464 × 348 像素

畫中畫

尺寸可調，可移動

激光對準

位置自動顯示在紅外圖像上

焦距

29 mm / 17 mm

鏡頭

DFOV (24°，14°)

鏡頭識別

自動

可見光視頻流

是

可見光視頻錄制

以 H.264 格式存儲至記憶卡

可見光圖像

是

空間分辨率（IFOV）

0.90 mrad/像素，24°

取景器

否

熱靈敏度（NETD）

<40 mK

熱靈敏度/NETD

<40 mK，24° @ 30°C

熱像儀軟件升級

使用 PC 軟件 FLIR Tools

視場角

24° × 18°

視場角（FOV）

24°/14°

視頻燈

內置 LED 燈

數碼相機

500 萬像素，內置 LED 拍照/視頻燈

數碼相機鏡頭視場角（FOV）

53° × 41°

數字變焦

1–6× 持續

探測器類型與像素間距

非制冷型微測輻射熱計，17 µm

圖像頻率

30 Hz

顏色

黑色

幀頻[全窗口]

30 Hz

最小焦距

0.15 m / 1.0 m

最小焦距（帶MSX）

0.5 m / 1.0 m

測量與分析

參考溫度

是

測量功能報警

針對選定測量功能執行的聲音/可視報警（過高/過低）

測量校正

是

測量預設

•無測量•中心點•熱點•冷點•用戶預設值1•用戶預設值2

測溫范圍

-20°C 至 120°C；0°C 至 650°C；300°C 至 1500°C 無可選范圍

發射率校正

支持，0.01 至 1.0，或從材料清單中選擇

精度

±2°C 或讀數的 ±2%

溫差計算

是

顏色報警（等溫線）

•以上•以下•間隔•冷凝（水分/濕度/露點）•隔熱

自動熱點與冷點檢測

在區域內自動標記最大值/最小值

用戶界面

觸摸屏

光學結合 PCAP

聲音

可通過內置麥克風（有揚聲器）或藍牙為靜態圖像或視頻添加60秒錄音注釋

文本

預定義列表或觸摸屏鍵盤

顯示技術

IPS

顯示屏

4"，帶自動旋轉功能的 640 × 480 像素液晶觸摸屏

語言

21

電源

充電溫度

0°C 至 45°C

充電系統

直充（交流適配器或 12V 車載充電器）或雙座充電器

電池電壓

3.6 V

電池工作時間

25°C 環境溫度以及一般用途時約 4 小時

電池類型

鋰離子電池，直充或座充

電池重量

195 g

電源管理

自動關機與睡眠模式

外接電源管理

90–260 V 交流適配器 (50/60Hz) 或 12V 車載供電（帶有標準插頭的電纜，可選配）

環境與認證

安全性

EN/UL/CSA/PSE 60950-1

存儲溫度范圍

-40°C 至 70°C

電磁兼容性（EMC）

•ETSI EN 301 489-1（無線電）•ETSI EN 301 489-17•EN 61000-6-2（抗干擾）•EN 61000-6-3（抗輻射）•FCC 47 CFR 第 15 部分 B 類（抗輻射）

工作溫度范圍

-15°C 至 50°C

三腳架安裝

UNC 1/4 英寸-20

濕度（工作及存放）

IEC 60068-2-30/24 小時，95% 相對濕度，25–40°C/2 次循環

無線電頻譜

•ETSI EN 300 228•FCC Part 15.249•RSS-247 Issue 2

常規

包裝尺寸

500 × 190 × 370 mm

尺寸（長×寬×高）

鏡頭水平方向：140 × 201.3 × 167.3 mm

激光指示器

2 級，0.05–40 m；測量距離的 –1%

外殼材料

TPE 包膠 PCABS，鎂合金

形狀因數

Tilt

與FLIR軟件兼容

FLIR Thermal Studio Suite、FLIR Route Creator、FLIR Ignite、FLIR Research Studio、FLIR Atlas SDK

菲力爾FLIR T540 手持式紅外熱像儀配件包含：

帶鏡頭的紅外相機、2 節電池、充電器、硬質便攜箱、系索、前鏡頭蓋、電源、打印文檔、SD 卡（8 GB）、電纜（USB 2.0 A 至 USB Type-C 型、USB Type-C 型至 HDMI、USB Type-C 型至 USB Type-C 型），許可卡：FLIR Thermal Studio Pro（3 個月訂閱服務）
