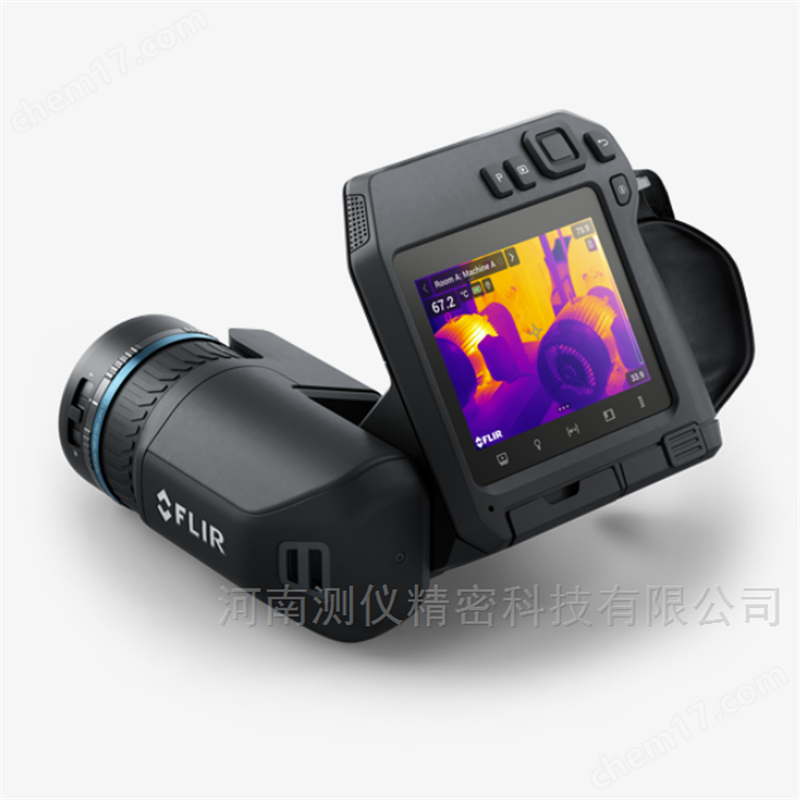

菲力爾FLIR T560 手持式紅外熱像儀

菲力爾FLIR T560 采用人體工學設計，分辨率高，能快速排查熱點、找出隱藏的故障并確認維修結果。這款 640 × 480（307,200 像素）熱像儀配備明亮的 4 英寸液晶顯示屏和可 180° 旋轉的鏡頭平臺，因此您甚至能在難以觸及區域輕松舒適地診斷電氣或機械問題。這款相機內置*的測量工具（如單觸式電平/跨度），采用激光輔助自動對焦技術，使您每次都能記錄精確的溫度測量值?？梢詫?T560 與 FlexView™ 雙視場鏡頭配套，以便從廣域掃描立即切換到遠距掃描，無需更換鏡頭。通過板載 FLIR 檢測路線模式，您可以從 FLIR Thermal Studio Pro（帶 FLIR Route Creator 插件）中將檢測計劃下載到您的相機上運行。這些系統綜合起來，可以幫助您按照邏輯順序記錄溫度數據和圖像，加快故障排除和維修的速度。

分辨率高，操作舒適，性能出色

• 更快速地作出關鍵決策

激光輔助自動調焦確保您’能獲得清晰焦點，從而測得作出快速且可靠的決策所需的精確溫度讀數。

• 靈活操作，符合人體工學設計

FLIR T560采用的聚光裝置可180°旋轉，因此您能全天舒適輕松地以任意角度對目標進行成像。

• 提高工作流效率

在FLIR Thermal Studio Pro分析軟件中規劃巡檢路線，然后下載至配備了FLIR Inspection Route（可選）的T560中，以簡化測量并更好地管理關鍵數據。

菲力爾FLIR T560 手持式紅外熱像儀技術參數：

熱靈敏度/NETD

<40 mK, 24° @ 30°C

精度

±2℃或讀數的2%

視場角（FOV）

24°/14°

數碼相機

500萬像素，內置LED拍照/視頻燈

顯示屏

4英寸，帶具有自動旋轉功能的640 × 480像素液晶觸摸屏

存儲介質

可移動SD卡

成像與光學

UltraMax（超級放大）功能

將像素提高至原來的4倍，在菜單中激活并在FLIR Thermal Studio中處理

波長范圍

7.5 - 14 µm

調焦

連續，激光測距儀（LDM），單次LDM，單次對比，手動

調色板

鐵紅色、灰色、彩虹色、極光色、熔巖色、高對比彩虹色

非輻射紅外視頻流

H.264或MPEG-4通過WiFi傳輸 MJPEG通過UVC或WiFi傳輸

輻射紅外視頻流

通過UVC

輻射紅外視頻錄制

實時輻射視頻錄制（.csq）

光圈數

1.3/1.3

畫中畫

尺寸可調，可移動

激光對準

位置自動顯示在紅外圖像上

焦距

29 mm / 17 mm

鏡頭

DFOV 雙視場鏡頭 (24°, 14°)

鏡頭識別

自動

可見光視頻流

支持

可見光視頻錄制

以H.264格式存儲至記憶卡

可見光圖像

支持

空間分辨率（IFOV）

0.4 mrad/像素

取景器

No

熱靈敏度/NETD

<40 mK, 24° @ 30°C

熱像儀軟件升級

使用USB線或SD卡

視場角（FOV）

24°/14°

視頻燈

內置LED燈

數碼相機

500萬像素，內置LED拍照/視頻燈

數碼相機鏡頭視場角（FOV）

53° × 41°

數字變焦

1-8倍連續變焦

探測器分辨率

640 × 480

探測器類型與像素間距

非制冷型微測輻射熱計，12 µm

圖像頻率

30 Hz

顏色

黑色

幀頻[全窗口]

30 Hz

最小焦距

15 m / 1.0 m

最小焦距（帶MSX）

5 m / 1.0 m

測量與分析

參考溫度

支持

測量功能報警

針對選定測量功能執行的聲音/可視報警（過高/過低）

測量校正

支持

測量預設

無測量，中心點，熱點，冷點用戶預設值1，用戶預設值2

測溫范圍

-20°C to 120°C ; 0°C to 650°C; 300°C to 1500°C

發射率校正

支持，0.01至1.0，或從輻射率表的材料清單中選擇

精度

±2℃或讀數的2%

溫差計算

支持

顏色報警（等溫線）

以上，以下，區間，冷凝（水分/濕度/露點），隔熱

自動熱點與冷點檢測

在區域內自動標記最大值/最小值

用戶界面

觸摸屏

光學結合PCAP

聲音

可通過內置麥克風（有揚聲器）或藍牙為靜態圖像或視頻添加60秒錄音注釋

顯示技術

IPS

顯示屏

4英寸，帶具有自動旋轉功能的640 × 480像素液晶觸摸屏

語言

21

電源

充電溫度

0°C to 45°C

充電系統

直充（交流適配器或12V車載充電器）或雙座充電器

電池電壓

3.6 V

電池工作時間

25°C環境溫度以及一般用途時約4小時

電池類型

鋰離子電池，直充或座充

電池重量

195 g

電源管理

自動關機與睡眠模式

外接電源管理

90-260V交流適配器，50/60Hz或12V車載供電（帶有標準插頭的電纜，可選配）

環境與認證

安全性

EN/UL/CSA/PSE 60950-1

保修1年

存儲溫度范圍

-40°C to 70°C

電磁兼容性（EMC）

ETSI EN 301 489-1（無線電），ETSI EN 301 489-17，EN 61000-6-2（抗干擾），EN 61000-6-3（抗輻射），F(xiàn)CC 47 CFR第15部分B類（抗輻射）

工作溫度范圍

-15°C to 50°C

三腳架安裝

UNC 1/4"-20

濕度（工作及存放）

IEC 60068-2-30/24小時，95%相對濕度，25–40°C/2次循環

無線電頻譜

ETSI EN 300 228, FCC Part 15.249, RSS-247 Issue 2

常規

包裝

帶鏡頭的紅外相機、2 節電池、充電器、硬質便攜箱、系索、前鏡頭蓋、電源、打印文檔、SD 卡（8 GB）、電纜（USB 2.0 A 至 USB Type-C 型、USB Type-C 型至 HDMI、USB Type-C 型至 USB Type-C 型），許可卡：FLIR Thermal Studio Pro（3 個月訂閱服務）

包裝尺寸

500 × 190 × 370 mm

尺寸（長×寬×高）

鏡頭水平方向：140 × 201.3 × 167.3 mm

激光指示器

2級，0.05–40 m 測量距離的±1%

外殼材料

TPE包膠PCABS，鎂合金

形狀因數

Tilt

與FLIR軟件兼容

FLIR Thermal Studio Suite, FLIR Route Creator, FLIR Ignite, FLIR Research Studio, FLIR Atlas SDK

重量[含電池]

1.4 kg
